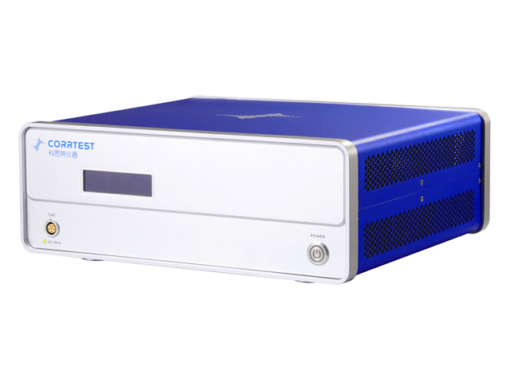

POTENTIOSTAT / GALVANOSTAT CS310M avec EIS

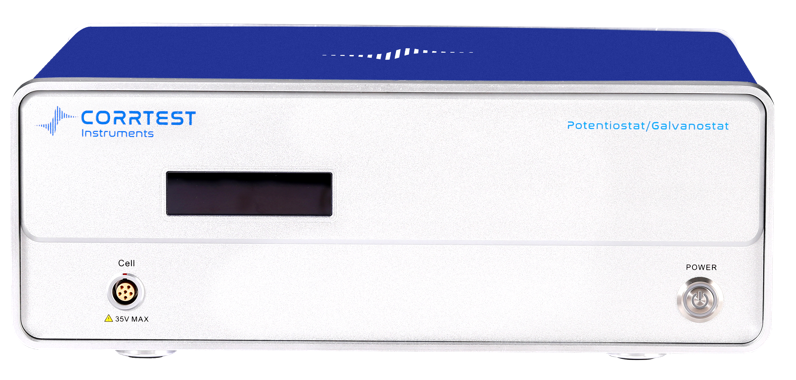

POTENTIOSTAT / GALVANOSTAT CS310M avec EIS – Image 2

POTENTIOSTAT / GALVANOSTAT CS310M avec EIS

    Le potentiostat modèle CS310M avec EIS est un modèle largement utilisé pour la corrosion, la batterie, etc. grâce à son excellente fonction ainsi qu’à sa rentabilité.

    – EIS/FRA, EIS intégrés Plage de fréquences : 10 μHz ~ 1 MHz
    – Potentiostat/Galvanostat/ZRA haute puissance ;
    – Plage de contrôle du potentiel : ± 10 V (peut être personnalisé à  ± 12 V ) ; Tension de conformité : ± 21 V
    – Plage de contrôle du courant : ± 2 A
    – Résolution du potentiel : 10 μV ; résolution du courant 1 pA
     – Compensation IR ;  le courant peut être  de ± 20 A/40 A/100 A avec un booster
      Description
      Présentation du produit

       Le potentiostat/galvanostat CS310M comprend un générateur de fonctions numériques rapide, un circuit d’acquisition de données haute vitesse, un potentiostat et un galvanostat. Offrant des performances élevées en termes de stabilité et de précision, grâce à un matériel de pointe et un logiciel performant, il constitue une plateforme de recherche complète pour la corrosion, les batteries, l’analyse électrochimique, les capteurs, les sciences de la vie et la chimie environnementale, etc. Le CS310M est un modèle économique pour les chercheurs ayant besoin de mesures EIS, CV, LSV, de charge et décharge galvanostatiques, OCP, de courbes de polarisation (tracé de Tafel), etc. Il peut être utilisé pour les domaines des batteries, de la corrosion, et bien d’autres. Il prend en charge les modes de mise à la terre et de flottement.

      Applications
      (1) Mécanisme de réaction de l’électrosynthèse, de l’électrodéposition (galvanoplastie), de l’oxydation anodique, etc.
      (2) Analyse électrochimique et capteur ;
      (3) Étude de la corrosion des métaux dans l’eau, le béton et le sol, etc.
      (4) Évaluation rapide de l’inhibiteur de corrosion, du stabilisateur d’eau, de l’efficacité du revêtement et de la protection cathodique.
      (5) Nouveaux matériaux énergétiques (batterie Li-ion, cellule solaire, pile à combustible, supercondensateurs), matériaux fonctionnels avancés, matériaux photoélectroniques ;

      Liste de fournitures standard pour chaque ensemble
      Hôte d’instrument CS310M x1
      Logiciel CS studio x1
      Câble d’alimentation x1
      Câble USB x1
      Câble de cellule x2
      Cellule factice (1kΩ||100μF) x1
      Manuel x1

      FONCTIONNALITÉS DU LOGICIEL
      Le logiciel CS Studio fournit aux utilisateurs un kit de lissage/différentiel/intégration polyvalent, qui peut compléter le calcul de la hauteur de pic, de la surface de pic et du potentiel de pic des courbes CV.

      CS Studio offre également un ajustement non linéaire performant sur l’équation de Butler-Volmer de la courbe de polarisation. Il permet de calculer la pente de Tafel, la densité de courant de corrosion, le courant de limitation, la résistance de polarisation et la vitesse de corrosion. Il permet également de calculer la densité spectrale de puissance, la résistance au bruit et la résistance du spectre de bruit à partir des mesures de bruit électrochimique.

      Le logiciel CS Studio permet d’enregistrer les données de mesure en temps réel. Celles-ci peuvent être sauvegardées automatiquement, même en cas de coupure de courant soudaine.
      Le kit CS Studio intègre une gestion temporelle polyvalente pour les mesures combinées, facilitant ainsi l’automatisation des expériences et un gain de temps.
      Analyse de la batterie : efficacité de charge et de décharge, capacité, capacité spécifique, énergie de charge et de décharge, etc.
      Analyse EIS : diagrammes de Bode, Nyquist et Mott-Schottky.

      AVANTAGES TECHNIQUES
      1. Impédance (EIS)
      Le potentiostat CS310M utilise un algorithme intégral de corrélation et une technique de suréchantillonnage à deux canaux, et possède une forte capacité anti-interférence. Il est adapté aux mesures EIS des systèmes à haute impédance (> 109Ω, tels que les revêtements, le béton, etc.). Il permet également d’obtenir une courbe de Mott-Schottky et une courbe de capacité différentielle. Pendant le test, le logiciel peut afficher le potentiel de circuit ouvert (OCP) en temps réel sans intervention.

      EIS de l’alliage AA6063 Al dans une solution Ce3+ contenant 3 % de NaCl

      2. Courbe de polarisation :
      il permet de réaliser des mesures de courbe de polarisation linéaire et de tracé de Tafel. L’utilisateur peut définir le courant d’inversion anodique (courant de claquage du film de passivation) de la courbe de polarisation cyclique afin de déterminer le potentiel de piqûre et de protection du matériau, ainsi que sa sensibilité à la corrosion intergranulaire. Le logiciel utilise un ajustement non linéaire pour analyser la courbe de polarisation et évaluer rapidement la capacité anticorrosion et les inhibiteurs du matériau.

      Courbe de polarisation de l’alliage amorphe à base de Ti et de l’acier inoxydable dans une solution à 3 % de NaCl

      3. Voltamétrie
      Il peut effectuer les méthodes d’électroanalyse suivantes : Voltamétrie à balayage linéaire (LSV), Voltamétrie cyclique (CV). Il intègre le calcul de la surface de pic, du courant de pic et l’analyse de la courbe standard.



      LSV : matériau carboné mésoporeux dans 0,1 M KOH CV du supercondensateur PPy dans 0,5 mol/LH 2 SO 4

      4. Bruit électrochimique
      . Grâce à un suiveur à haute résistance et à un ampèremètre à résistance nulle, il mesure les fluctuations naturelles de potentiel/courant dans le système de corrosion. Il peut être utilisé pour étudier la corrosion par piqûres, la corrosion galvanique, la corrosion caverneuse et la fissuration par corrosion sous contrainte, etc. Le spectre de bruit permet d’évaluer l’apparition, la croissance et la disparition des piqûres et fissures métastables. Le calcul de la résistance au bruit et de l’indice de piqûres permet de réaliser une surveillance localisée de la corrosion.


      Bruit électrochimique de l’acier à faible teneur en carbone dans 0,05 mol/L Cl – + 0,1 mol/L NaHCO 3

      5. Mesures entièrement flottantes
       : le potentiostat/galvanostat CS310M utilise une électrode de travail entièrement flottante. Il peut être utilisé pour les mesures électrochimiques en autoclave et la surveillance en ligne de la corrosion des composants métalliques souterrains (armatures dans le béton, etc.).

      6. Méthodes personnalisées :
      le potentiostat/galvanostat CS310M prend en charge les mesures combinées personnalisées. L’utilisateur peut définir des mesures cycliques pour une ou plusieurs méthodes électrochimiques.

      Télécharger : Potentiostat/Galvanostat EIS CS310M

      Caractéristiques
      Caractéristiques
      Prise en charge des systèmes à 2, 3 ou 4 électrodes Plage de potentiel et de courant : Automatique
      Plage de contrôle du potentiel : ±10 V (peut être personnalisé à  ±12 V ) Plage de contrôle du courant : ± 2 A
      Précision du contrôle du potentiel : 0,1 % × plage complète ± 1 mV Précision du contrôle actuel : 0,1 % × plage complète
      Résolution potentielle : 10 μV (> 100 Hz), 3 μV (< 10 Hz) Sensibilité actuelle : 1 pA
      Temps de montée : <1 μS (<10 mA), <10 μS (<2 A) Impédance d’entrée de l’électrode de référence : 10 12 Ω || 20 pF
      Plage de courant : 2 nA ~ 2 A, 10 plages Tension de conformité : ±21 V
      Courant de sortie maximal : 2 A Taux de balayage CV et LSV : 0,001 mV à 10 000 V/s
      Largeur d’impulsion CA et CC : 0,0001 à 65 000 s Incrément de courant pendant le balayage : 1 mA à 1 A/ms
      Augmentation potentielle pendant le balayage : 0,076 mV à 1 V/ms Fréquence SWV : 0,001~100 kHz
      Largeur d’impulsion DPV et NPV : 0,0001 à 1 000 s Acquisition de données AD : 16 bits à 1 MHz, 20 bits à 1 kHz
      Résolution DA : 16 bits, temps de configuration : 1 μs Augmentation de potentiel minimale dans CV : 0,075 mV
      Fréquence IMP : 10 μHz ~ 1 MHz Filtres passe-bas : couvrant 8 décades
      Système d’exploitation : Windows 10/11  Interface : USB 2.0
      Poids / Dimensions : 6,5 kg, 36,5 x 30,5 x 16 cm
      EIS (Spectroscopie d’impédance électrochimique)
      Générateur de signaux
      Gamme de fréquences : 10 μHz ~ 1 MHz Amplitude CA : 1 mV à 2 500 mV
      Polarisation CC : -10 ~ +10 V Impédance de sortie : 50Ω
      Forme d’onde : onde sinusoïdale,
        onde triangulaire et onde carrée      		 Distorsion d’onde : <1%
      Mode de balayage : logarithmique/linéaire, augmentation/diminution
      Analyseur de signaux
      Temps intégral : minimum : 10 ms ou le temps le plus long d’un cycle Maximum : 10 6  cycles ou 10 5 s
      Délai de mesure : 0~10 5 s
      compensation de décalage CC
      Plage de compensation automatique potentielle : -10 V~+10 V Plage de compensation de courant : -1A~+1A
      Bande passante : plage de fréquences de 8 décades, réglage automatique et manuel
      Techniques

      Techniques / Logiciels – Modèle CS310M
      Polarisation stable

      • Potentiel de circuit ouvert (OCP)
      • Potentiostatique (courbe IT)
      • Galvanostatique
      • Potentiodynamique (tableau)
      • Galvanodynamique (DGP)
      • Fonctions de balayage (SSF)

      Polarisation transitoire

      • Étapes à potentiel multiple
      • Étapes à courants multiples
      • Potentiel escalier-marche (VSTEP)
      • Escalier galvanique (ISTEP)

      Méthode Chrono

      • Chronopotentiométrie (CP)
      • Chronoampéramétrie (CA)
      • Chronocaulométrie (CC)

      Voltamétrie

      • Voltamétrie à balayage linéaire (LSV)
      • Voltamétrie cyclique (CV)

      Spectroscopie d’impédance électrochimique ( EIS )

      • EIS vs Fréquence (IMP)
      • EIS galvanostatique
      • EIS vs potentiel (IMPE) (Mott-Schottky)
      • EIS vs Temps (IMPT)
      • EIS galvanostatique en fonction du temps

      Mesures de corrosion

      • Courbe de polarisation cyclique (CPP)
      • Courbe de polarisation linéaire (LPR)
      • Réactivation potentiocinétique électrochimique (EPR)
      • Bruit électrochimique (EN)
      • Ampèremètre à résistance nulle (ZRA)

      Test de batterie

      • Charge et décharge de la batterie
      • Charge et décharge galvanostatiques (GCD)
      • Charge et décharge potentiostatiques (PCD)
      • Technique de titration intermittente potentiostatique (PITT)
      • Technique de titrage galvanostatique intermittent (GITT)

      Extensions

      • Enregistreur de données
      • Décapage/dépôt électrochimique
      • Électrolyse en vrac avec coulométrie (BE)
      • Mesure Rs
