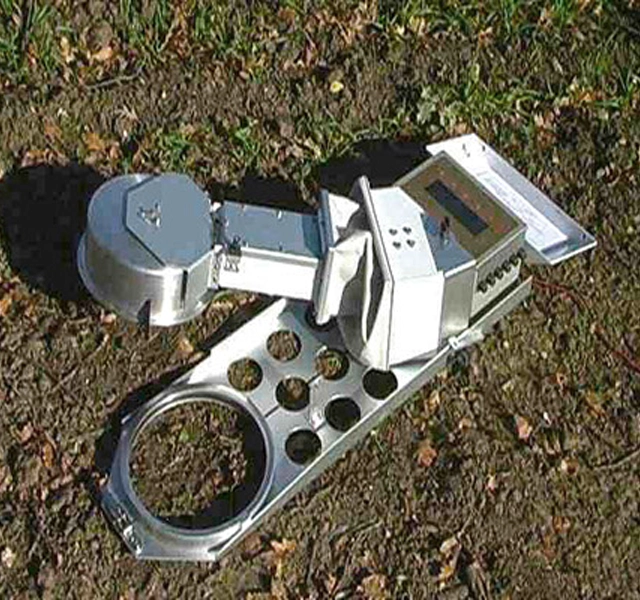

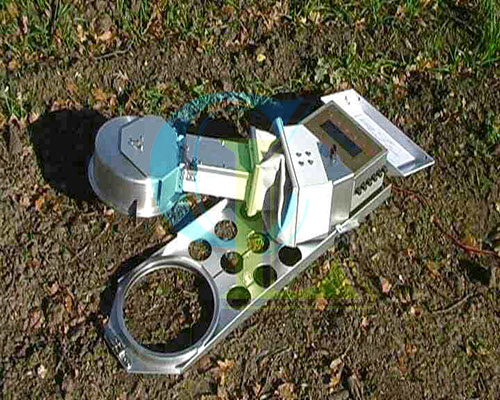

Système ACE pour contrôler les échanges de CO2 dans le sol

Le système ACE est un système automatique, longue durée et sans surveillance, de mesure du flux de CO₂ dans le sol .  Chaque station possède son propre analyseur de gaz infrarouge et chaque IRGA dispose de sa propre fonction d’étalonnage à zéro automatique pour des mesures extrêmement fiables. Les stations peuvent être distantes de plusieurs kilomètres ou jusqu’à 30 stations peuvent être multiplexées pour la collecte de données et l’utilisation d’une seule source d’alimentation. Ces sources d’alimentation incluent le secteur, les batteries et les solutions solaires. La collecte de données peut s’effectuer par carte de données, port série ou communication à distance.

• Choix de conceptions de chambre en mode ouvert ou fermé
• Chaque station dispose de son propre analyseur de gaz IRGA ou infrarouge qui réduit considérablement les besoins en énergie, élimine les blocages de gaz et élimine les pertes de vapeur d’eau.
• Jusqu’à 4 capteurs d’humidité et jusqu’à 6 capteurs de température peuvent être connectés à chaque station
• Une station fonctionnera jusqu’à 28 jours avec une batterie 12V 40 Ah.
• Énergie solaire et secteur également disponibles
• Les stations séparées peuvent être situées à n’importe quelle distance les unes des autres, ou peuvent être distantes jusqu’à 200 mètres si elles sont connectées à un multiplexeur de contrôle principal pour un contrôle intégré de plusieurs instruments et une collecte de données.

Les chambres fermées mesurent le taux d’échange net de CO2 (NCER) pour les flux du sol. Les chambres fermées mesurent plus rapidement.

        Les chambres ouvertes mesurent le taux d’échange net de CO2 (NCER) pour le flux du sol. Les chambres ouvertes mesurent le flux de CO2 du sol à l’équilibre. Elles sont recommandées en cas de taux de photosynthèse élevés et pour une plus grande précision. Les temps de mesure sont plus longs avec les chambres ouvertes.

        Température du sol : Chaque station peut utiliser jusqu’à 6 sondes de température à thermistance du sol à différents endroits et profondeurs du sol.

        Humidité du sol : Chaque station peut utiliser jusqu’à 4 sondes d’humidité du sol à différents endroits et profondeurs de sol

        PAR : 0 – 3 000 µmol·m-2·s-1

        CO2 : mesure IRGA de 0 à 896 ppm à température et pression standard, résolution de 1 ppm ou 0,05 mmol m-3

        Débit : 200 ml min-1 à 5 L min-1 précis à +/- 3 % de la pleine échelle.

        Chambres transparentes et opaques disponibles.

        Pression atmosphérique

Mesure du CO2 :

Plage standard : 0 – 40,0 mmols/m 3  ou (0-896 ppm à température et pression standard), résolution de 1 ppm (0,05 mmols/m3) niveau de bruit 1-2 ppm Analyseur de gaz infrarouge logé directement à côté de la chambre de sol.

Paramètres:

Les stations fermées indiquent le NCER (taux d’échange net de CO₂ )  déterminé par l’algorithme de Pedersen (2001). Des mesures individuelles sont effectuées toutes les dix secondes.

Les stations ouvertes indiquent le ΔC (variation du taux de CO₂ )  dans le modèle ouvert. Des mesures individuelles sont effectuées toutes les dix secondes.

PAR – Rayonnement photosynthétiquement actif.

Plusieurs relevés de température du sol en degrés Celsius.

Plusieurs lectures de l’humidité du sol sous forme de tensions.

Numéro d’enregistrement.

Date.

Temps.

Cref – Concentration ambiante de CO 2  entrant dans la chambre.

Alimentation par batterie.

Nombre de mesures dans l’expérience en cours.

Durée maximale de mesure : 0 à 40 minutes.

ΔCset – Un point de consigne auquel le changement du niveau de CO 2  met fin à la mesure.

La pression barométrique est mesurée et utilisée dans les calculs.

Correction de la dérive IRGA :

Chaque station utilise la fonction de mise à zéro automatique pour corriger la dérive IRGA avant chaque mesure. Dérive de l’étendue inférieure à 3 % sur 12 mois.

Mesure du PAR :

0-3000 μmols /m 2 -sec.

Mesure de la température du sol :

6 entrées sélectionnables pour dispositifs à thermistance ou thermocouple, pour différentes profondeurs de sol. Des adaptateurs sont disponibles pour les produits de rechange.

Mesure de l’humidité du sol :

4 entrées sélectionnables pour capteurs disponibles dans le commerce. Elles peuvent être achetées avec le système ou séparément.

Contrôle du débit vers la chambre :

200 ml – 5 L/min (200-3700 μmols).

Précision du débit :

+/- 3% de fsd

Afficher:

Écran LCD à matrice de points 240 x 64.

Programmation:

Chaque chambre dispose d’une interface conviviale pilotée par menu et contrôlée par 5 touches.

Données enregistrées :

Cartes flash compactes amovibles Capacité de stockage de 1 Go par station.

Alimentation:

Batterie externe, panneau solaire, éolienne, alimentation CA avec convertisseur. Une batterie de voiture de 40 Ah offre une autonomie d’environ 28 jours en utilisation continue.

Sortir:

Carte de stockage de données Compact Flash de 1 Go et port RS232 avec débits sélectionnables par l’utilisateur jusqu’à 19 200 BAUD (solutions à distance disponibles).

Connexions électriques :

Connecteur DIN 3 broches robuste et étanche.

Dimensions:

82 X 33 X 13 cm.

Volume de la chambre fermée :

2,6 L.

Volume de la chambre ouverte :

1,0 L.

Diamètre du collet de sol :

23 cm.

Poids:

9,0 kg.

Unité de contrôle principale ACE

Construction:

Boîtier électriquement scellé en acier.

Relations:

Versions de ports d’accueil de station ACE 10, 20 ou 30, 2 ports de batterie, deux ports de carte de données et un port RS232.

Afficher:

Écran LCD graphique à matrice de points 240 x 64.

Programmation:

Interface conviviale pilotée par seulement 5 touches.

Données enregistrées :

Lecteur de carte Compact Flash double.

Sortie RS232 :

Débits sélectionnables par l’utilisateur jusqu’à 19 200 bauds.

Connexion électrique :

100 – 240 VCA 50/60 Hz

Dimensions:

30 x 30 x 15 cm

Poids:

12,0 kg
